Механические выключатели изнашиваются и выходят из строя, а привычка к сенсорным экранам на смартфонах и других устройствах делает кнопки с ходом чуть старомодными. Альтернатива для самодельных проектов — ёмкостный сенсорный датчик TP223: энтузиаст под ником Tarantula3 подробно рассказал, как использовать такие модули вместо обычных переключателей.
Сенсор, который работает сквозь панель
Недорогие модули TP223 реагируют на касание через пластик, стекло и дерево, поэтому лицевую панель устройства можно сделать цельной, без отверстий под кнопки. Чем толще материал над модулем, тем ниже чувствительность, но это не всегда недостаток: иногда её всё равно приходится намеренно снижать.
Дальность срабатывания датчика уменьшают тремя способами: берут более толстую панель, делают меньше размер сенсорной площадки или добавляют внешний конденсатор.
Потребление: меньше 2 мкА в покое
Опасение, что россыпь электронных выключателей быстро посадит батарейки, в данном случае не оправдано: по данным Tarantula3, в состоянии покоя модуль потребляет менее 2 мкА. Для устройств с батарейным питанием это приемлемый показатель.
Четыре режима работы на двух перемычках

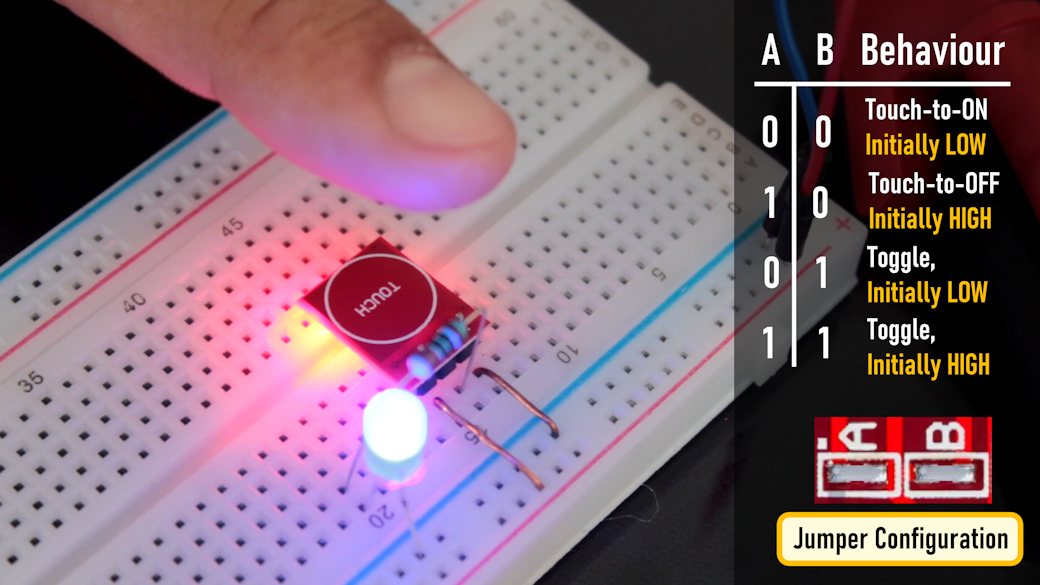

Режим работы модуля настраивается без программирования — одним лишь паяльником. На плате есть две перемычки, A и B, изначально не запаянные; их сочетания дают четыре варианта поведения выхода:
- Обе перемычки разомкнуты (состояние по умолчанию): на выходе появляется высокий уровень, пока пальца касаются сенсора, и он держится до тех пор, пока касание не прекратится.
- Запаяна перемычка A: выходной сигнал инвертируется.
- Запаяна перемычка B: выход переключается при каждом касании, как у тумблера с фиксацией.
- Запаяны обе перемычки: сохраняется переключение по касанию, но исходное состояние выхода противоположное.
Иными словами, для обычной кнопки без фиксации достаточно оставить перемычки как есть, а для сенсорного переключателя с «запоминанием» состояния нужно запаять перемычку B.
Что делать при ложных срабатываниях
Если модуль срабатывает без касаний, стоит добавить небольшой конденсатор для фильтрации питания модуля — это помогает сгладить помехи по цепи питания.
Где пригодятся такие модули
TP223 удобно использовать как готовые «вставные» элементы в проектах для 3D-печати: сенсорный выключатель можно заложить прямо в конструкцию корпуса, не изобретая отдельный узел с механической кнопкой.
При небольшой доработке такие модули, возможно, удастся применить даже в качестве выключателей питания.
