После выпуска компактного модуля M5Stamp C6LoRa компания M5Stack представила ещё два LoRa-решения на базе трансивера Semtech SX1262 для диапазона 868–923 МГц: миниатюрный SMD-модуль Stamp LoRa-1262 для установки на собственные печатные платы и стековую плату расширения Module13.2 LoRa-1262 для контроллеров серии M5Stack Core.
Stamp LoRa-1262 поддерживает виды модуляции LoRa, FSK, GFSK, MSK, GMSK и OOK, выдаёт до +22 дБм мощности передатчика и обеспечивает чувствительность приёмника до −147 дБм. Module13.2 добавляет к этому разъём антенны RP-SMA, микросхему расширения ввода-вывода M5IOE1 для сброса и управления питанием, а также DIP-переключатели для гибкой разводки выводов и настройки адреса I2C — именно это позволяет собирать в стек сразу несколько модулей.

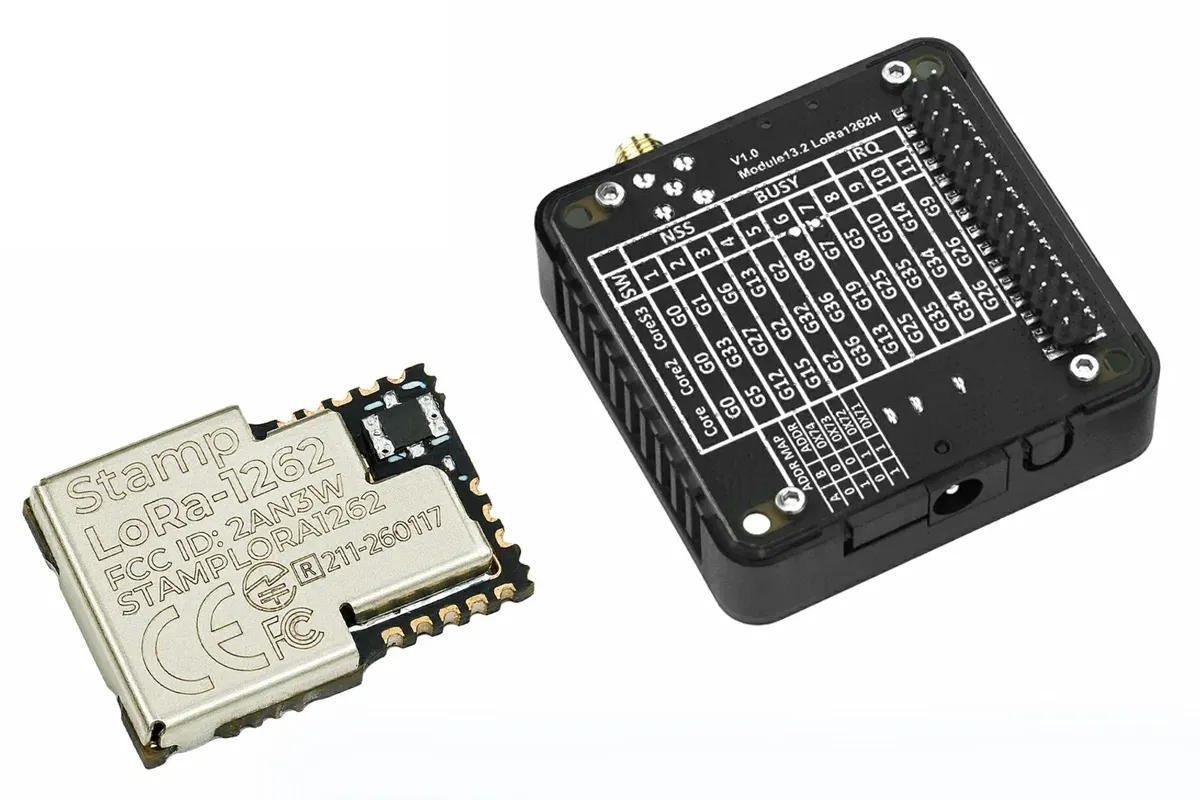

Модуль M5Stamp LoRa-1262 (справа) и Module13.2 LoRa-1262 (слева) — масштаб не соблюдён
SMD-модуль Stamp LoRa-1262
Характеристики M5Stack Stamp LoRa-1262:

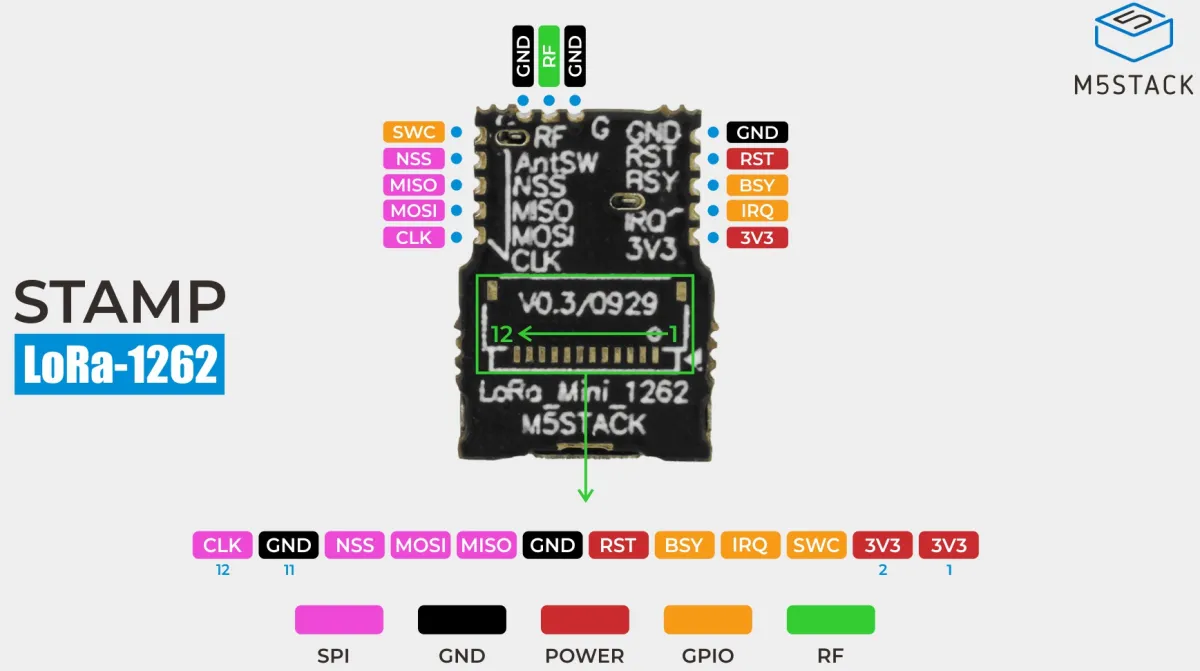

Распиновка модуля M5Stamp LoRa-1262
- LoRa-трансивер — Semtech SX1262
- Радиоканал (LoRa)
- Диапазон частот — от 868 до 923 МГц
- Виды модуляции — LoRa, FSK, GFSK, MSK, GMSK, OOK
- Скорость передачи — до 300 кбит/с (программируемая)
- Мощность передатчика (Tx) — до +22 дБм
- Чувствительность приёмника (Rx) — до −147 дБм (в режиме LoRa на низкой скорости)
- Варианты антенны:
- Stamp LoRa-1262 (S014) — ВЧ-площадка на плате (антенная дорожка подключена по умолчанию)
- Stamp LoRa-1262 I (S014-I) — разъём IPEX-4 (ВЧ-площадка на плате не подключена)
- Stamp LoRa-1262 IF (S014-IF) — разъём IPEX-4
- Примечание: в комплект моделей «I» и «IF» входит штыревая антенна RP-SMA на 868 МГц длиной 108 мм с усилением 3 дБи и переходной кабель RP-SMA — IPEX-4 длиной 40 мм
- Интерфейс подключения к хосту
- SPI (последовательный периферийный интерфейс)
- 12-контактный FPC-разъём с шагом 0,5 мм для вывода линий ввода-вывода (только у версии IF)
- Питание — 3,3 В при 3,03 мА (потребление в рабочем режиме)
- Габариты и масса
- Stamp LoRa-1262 и 1262 I — 14,0 × 10,0 × 2,4 мм, 0,7 грамма
- Stamp LoRa-1262 IF — 14,0 × 10,0 × 3,6 мм, 0,8 грамма
Из характеристик видно, что Stamp LoRa-1262 выпускается в трёх вариантах. Базовая модель использует ВЧ-площадку на плате; версия Stamp LoRa-1262 I добавляет разъём IPEX-4 для внешней антенны; а Stamp LoRa-1262 IF получает и разъём IPEX-4, и 12-контактный FPC-разъём с шагом 0,5 мм на нижней стороне, который выводит коммуникационные линии модуля наружу.
Практический смысл такого деления простой: базовая версия дешевле и рассчитана на плату, где антенна разведена дорожкой, «I» подойдёт для корпусных устройств с выносной антенной, а «IF» — для случаев, когда модуль ставят на готовую конструкцию и нужен быстрый доступ к выводам без пайки. Потребление в 3 мА в активном режиме и масса менее грамма делают модуль пригодным даже для носимых датчиков с питанием от небольшого аккумулятора.

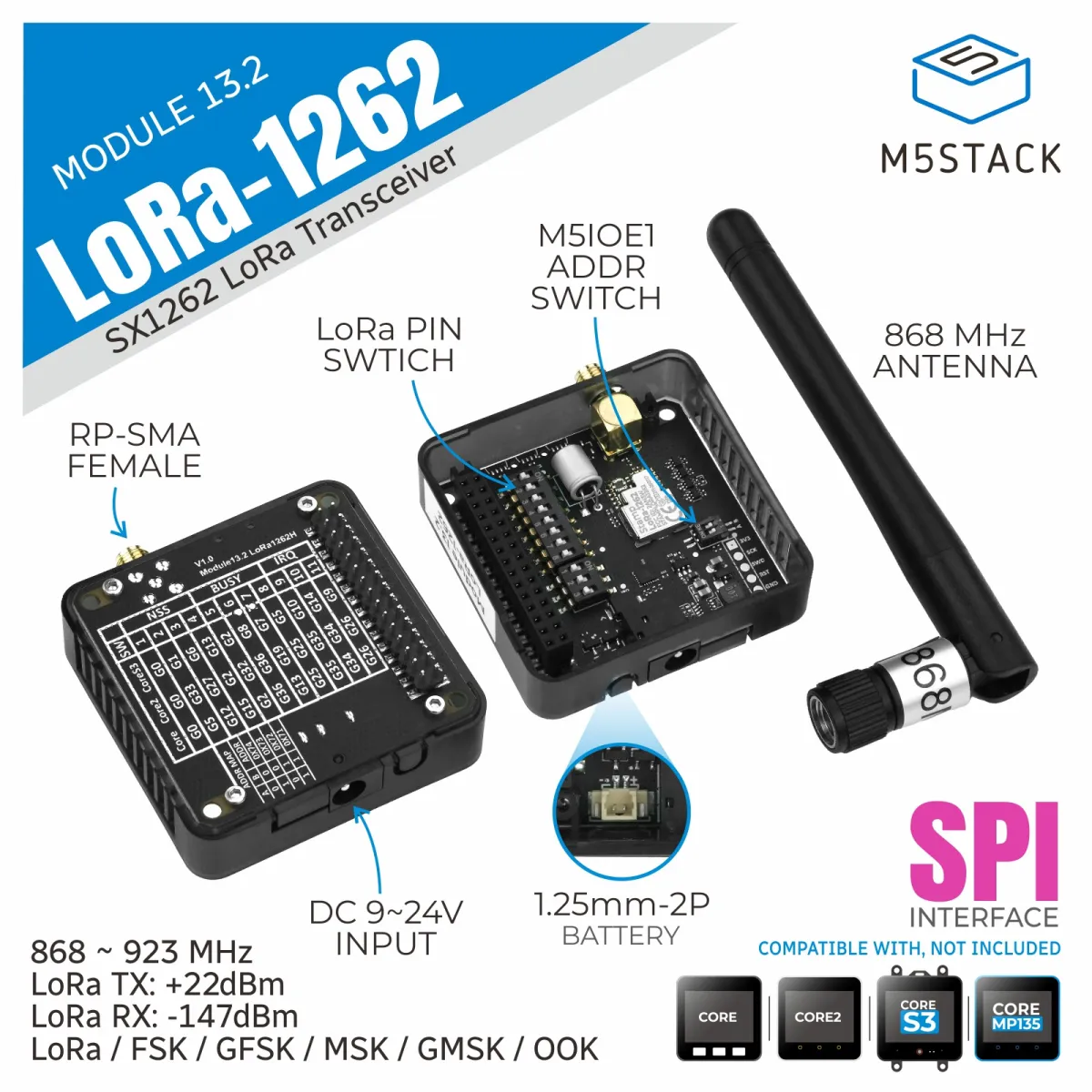

Плата расширения Module13.2 LoRa-1262
Тем, кто хочет быстро оценить возможности нового модуля, адресована плата Module13.2 LoRa-1262: она встраивает Stamp LoRa-1262 в стековое расширение для контроллеров M5Stack — в частности, CoreS3, Core2 и Core MP135.
Характеристики Module13.2 LoRa-1262:
- Радиомодуль — M5Stack Stamp LoRa-1262, описанный выше
- Антенна — гнездо RP-SMA; в комплекте штыревая антенна RP-SMA на 868 МГц длиной 108 мм с усилением 3 дБи
- Расширение
- SPI через шину M5-Bus
- Микросхема расширения ввода-вывода M5IOE1 по I2C (адрес от 0x71 до 0x74, задаётся DIP-переключателем)
- Отвечает за сброс LoRa-модуля, управление режимом обхода и питанием 3,3 В
- Прочее — настраиваемые DIP-переключателями выводы (BUSY, NSS, IRQ) для сборок из нескольких модулей
- Питание
- Ввод
- От 9 до 24 В постоянного тока через разъём 5,5 × 2,1 мм (плюс в центре)
- Вход для аккумулятора 3,7 В через 2-контактный разъём с шагом 1,25 мм (линия идёт на вывод BAT шины M5-Bus для повышающего преобразователя хоста)
- Потребление
- Передача (максимум) — 277,45 мА при 4,2 В, 137,10 мА при 5 В, 71,38 мА при 12 В
- Приём — 174,52 мА при 4,2 В, 9,94 мА при 5 В, 4,5 мА при 12 В
- Ожидание и сон — 79,4 мкА при 4,2 В, 693,03 мкА при 5 В, 1,06 мА при 12 В
- Выключено — 2,76 мкА при 5 В
- Ввод
- Габариты — 59,1 × 54,0 × 20,2 мм
- Масса — 23,5 грамма (без антенны)
Обратите внимание на цифры потребления: при передаче плата съедает почти 280 мА от аккумулятора 4,2 В, тогда как от 12 В — всего около 71 мА. Для автономных датчиков это прямой аргумент в пользу питания от внешнего источника с более высоким напряжением: преобразование оказывается эффективнее, чем работа напрямую от литиевой ячейки.
Производитель предупреждает: перед использованием LoRa-модуля необходимо подключить согласованную внешнюю антенну. Передавать радиосигнал без подключённой антенны нельзя — это приведёт к необратимому повреждению оборудования.

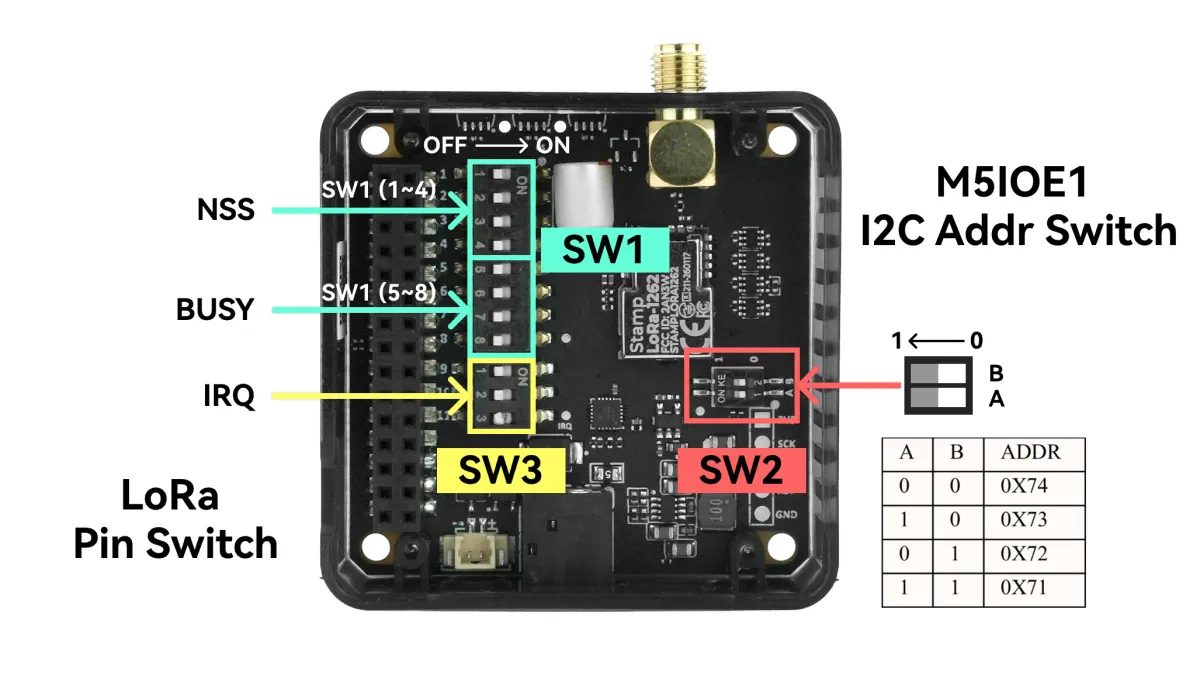

Плата Module13.2 LoRa-1262: DIP-переключатели выбора выводов LoRa, адреса I2C и линии IRQ
Оба модуля общаются с управляющим контроллером по SPI и поддерживают прямое управление трансивером SX1262. Производитель выложил документацию и на Stamp LoRa-1262, и на Module13.2 LoRa-1262, включая описание настройки, передачи и приёма пакетов. Module13.2 дополнительно задействует микросхему M5IOE1 для сброса, обхода ВЧ-тракта и управления питанием по I2C, тогда как Stamp остаётся самостоятельным трансивером для интеграции с внешним MCU.
Для CIS-региона диапазон 868–923 МГц — важная деталь: в России и большинстве соседних стран под LoRa-устройства безлицензионно используется участок вблизи 868 МГц, и комплектная антенна рассчитана именно на него. Планируя развёртывание, стоит заранее уточнить действующие ограничения по мощности и рабочей частоте в своей стране, а не полагаться на заводскую прошивку с настройками для другого региона.
Цены выглядят привлекательно: M5Stamp LoRa-1262 стоит от 5,50 до 7,95 доллара в зависимости от версии — на AliExpress и в собственном магазине производителя, а стековая Module13.2 LoRa-1262 продаётся по 22 доллара на тех же площадках. Для радиомодуля с выходной мощностью 22 дБм и заявленной чувствительностью −147 дБм это один из самых доступных способов попробовать LoRa на практике.
