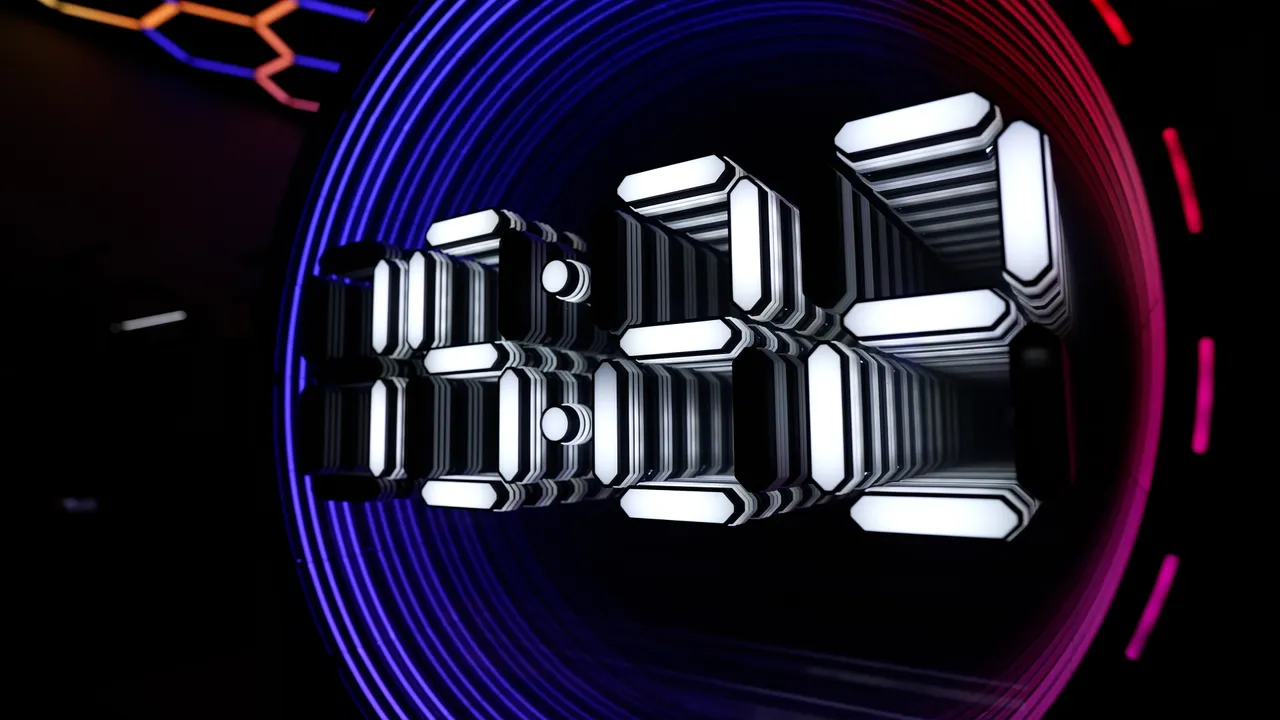

Самодельные цифровые часы в формате «бесконечного зеркала» заметно поднимают планку жанра. В конструкции использованы качественные компоненты, продуманные анимации на RGB-светодиодах и хитрая схема с вертикально «сложенными» диффузорами для сегментов индикатора, которая существенно усиливает эффект бесконечности. Такое лучше один раз увидеть в работе.
Результат получается откровенно портальным: плавные анимации светодиодов работают именно на этот эффект. Помогает и размер — диаметр составляет 24 дюйма, то есть около 61 сантиметра, что придаёт объекту серьёзное присутствие в помещении.

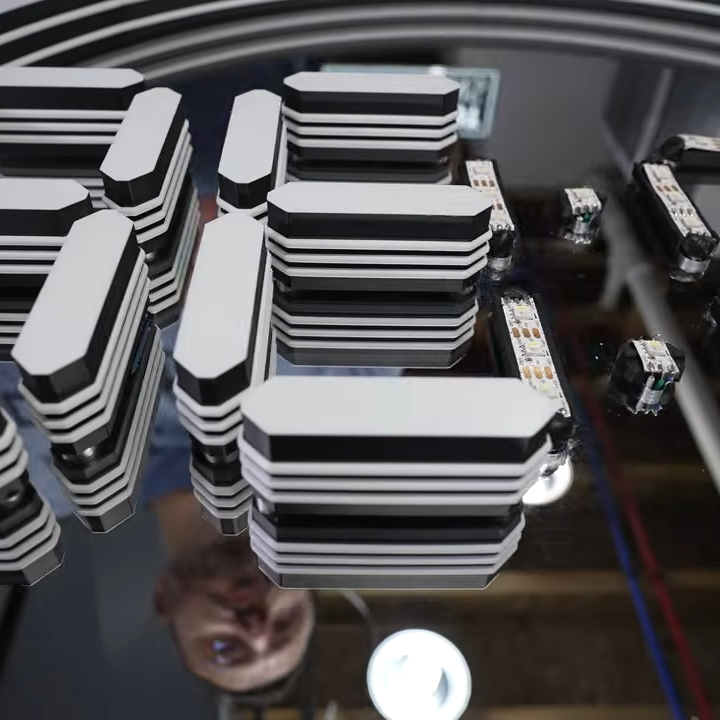

Схема со «сложенными» диффузорами для каждого элемента индикатора заметно усиливает эффект
Базовая конструкция «бесконечного зеркала» состоит из светящихся элементов, помещённых между отражающей задней поверхностью и частично отражающей, частично пропускающей свет передней крышкой. Тот же принцип применён и здесь, но с большим вниманием к тому, чтобы иллюзию не испортил даже отпечаток пальца. Например, передняя крышка — это диск из акрила с 90-процентной зеркальной плёнкой, наклеенной на внутреннюю поверхность. В домашних условиях это несложно сделать автомобильной тонировкой, однако для наилучшего результата автор счёл разумным заказать профессиональную наклейку качественной плёнки.
Физика эффекта проста и объясняет требовательность к материалам. Свет отражается между зеркалом и полупрозрачной крышкой многократно, и каждое следующее отражение выглядит слабее предыдущего — так рождается ощущение уходящего вглубь коридора. Число видимых «повторов» напрямую зависит от коэффициента отражения плёнки: при 90 процентах различимы полтора-два десятка отражений, а при дешёвой тонировке с 50-60 процентами глубина «портала» схлопывается до нескольких слоёв. Ровно по этой же причине критичны чистота поверхностей и отсутствие пузырей: любой дефект отражается столько же раз, сколько и сама картинка.
Отдельно стоит отметить приёмы сборки. Для пайки сегментов из отрезков RGB-ленты применялись самодельные 3D-печатные приспособления, а заранее отмеренные провода удерживались на месте обычной липкой массой — простой и действенный способ зафиксировать всё на время работы. Если вам интересно устройство задней стенки: она сделана из зеркального акрила с отверстиями, через которые светодиодная лента каждого сегмента крепится в держателе, а провода выводятся назад.
Такой подход с оснасткой — то, что отличает аккуратную сборку от кустарной. Семисегментный индикатор такого размера требует десятков одинаковых отрезков ленты с одинаковой длиной выводов; без приспособления добиться повторяемости почти невозможно, а любая неровность сразу бросается в глаза, поскольку зеркало её многократно продублирует.
Видео, размещённое ниже, документирует каждый этап сборки — и это действительно серьёзный проект. Файлы для 3D-печати распространяются не бесплатно, но подробностей в материале достаточно, чтобы предприимчивый мастер воспроизвёл конструкцию по-своему.
